Spesifikasi dan Persamaan Transistor A1013, Disertai Penjelasan Nomor Pinout-nya
--
Transistor A1013
Untuk pengertian transistor jenis ini sendiri yaitu sebuah transistor yang memiliki paket perangkat TO-92, ini adalah paket perangkat tujuan umum. Paket tersebut dibuat tahan suhu dan kompak dalam ukurannya, kedua fitur ini akan berada di bawah bahan yang digunakan untuk membuat paket, epoksi, dan plastik adalah bahan yang digunakan untuk membuat paket.
Baca juga: Cara Membuat Pompa Air Tanpa Listrik dari Botol Bekas dengan Simpel dan Lebih Ekonomis
Baca juga: Rekomendasi Tempat FotoCopy & Digital Printing yang Buka Malam 24 Jam di Depok dan Sekitarnya
Dan transistor A1013 merupakan sebuah perangkat tegangan tinggi yang digunakan untuk banyak aplikasi, sehingga paket perangkat sangat penting.
Spesfikasi Transistor A1013
Untuk spesifikasinya sendiri adalah sebagai berikut:
- 2SA1013 adalah perangkat transistor epitaxial PNP BJT
- Tegangan kolektor ke emitor adalah -160V
- Tegangan kolektor ke basis adalah –160V
- Tegangan emitor ke basis adalah –6V
- Arus kolektor adalah -1A
- Arus basis adalah -0,5A
- Disipasi daya adalah 500W
- Penguatan arus DC adalah 60 hingga 320hFE
- Frekuensi transisi (FT) adalah 15 hingga 50MHz
- Suhu persimpangan antara -55 hingga 150 ℃
- Tegangan saturasi kolektor ke emitor (VCE (SAT)) adalah -1,5V
- Penguatan arus DC tinggi
- Kemampuan arus kolektor kontinyu yang besar

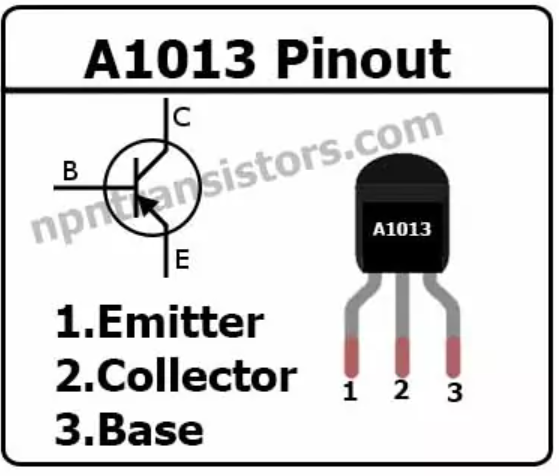

Pinout Transistor A1013
Selanjutnya, berikut ini adalah penjelasan pinout-nya:
