Skema Warna Kabel Pengapian RX King, Dilengkapi dengan Gambar Diagram
--
Baca juga: Tips Menghindari Pinjol Ilegal yang Sebar Data Pribadi Nasabah atau Kreditur, Jangan Sampai Kegocek
Baca juga: Tips dan Trik Agar Tidak Nyasar di Tunjungan Plaza Surabaya, Shopping Aman Tanpa Was Was!

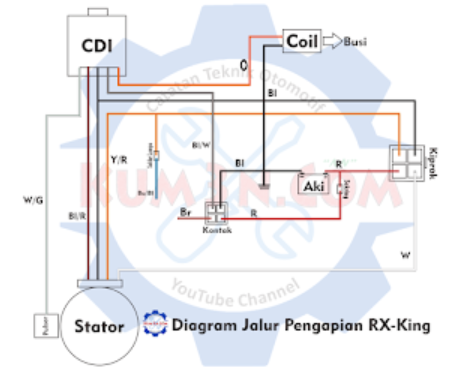

Berdasarkan beberapa sumber, berikut ini adalah jalur pengapian RX King:
Penjelasan Warna kabel:
- W/G : putih/hijau.
- Bl/R : hitam/merah.
- Bl : hitam.
- Y/R : kuning/hitam.
- Bl/W : hitam/putih.
- W : putih.
- O : orange.
- R : merah.
Artinya yaitu sebagai berikut:
• W/G putih/hijau yaitu kabel pulser yang menuju ke CDI, jika pengapian hilang, anda harus memastikan part ini bekerja. Cara pengecekan bisa menggunakan multitester atau bisa menggunakan lampu led.
• Bl/R kabel hitam/merah ini adalah spul pengapian menuju ke CDI, kabel ini harus memercikan api saat kita selah atau engkol mesin nya.
• Bl seperti pada umumnya motor yamaha, kabel hitam adalah massa body.
