Jalur Kabel Pengapian Yamaha Mio Dilengkapi dengan Penjelasan dan Fungsi Komponennya

--

Jalur Pengapian Yamaha Mio

Untuk motor Yamaha Mio sendiri berikut ini adalah penjelasan terkait jalur pengapiannya yang berhasil kami rangkum dari berbagai sumber:

Baca juga: Perbedaan CDI Grand dan Supra X Adalah? Ini Dia Penjelasan Lengkapnya

Baca juga: Link Baca Manhua Magic Emperor Chapter 405 Bahasa Indonesia, Ternyata Dia Adalah Dalang Pembunuhan Pendeta Tinggi!

Baca juga: Nonton Drama Korea Doctor Cha (2023) Episode 15 Sub Indo, Terkejut Mengetahui Selingkuhan In Ho Adalah Seung Hee

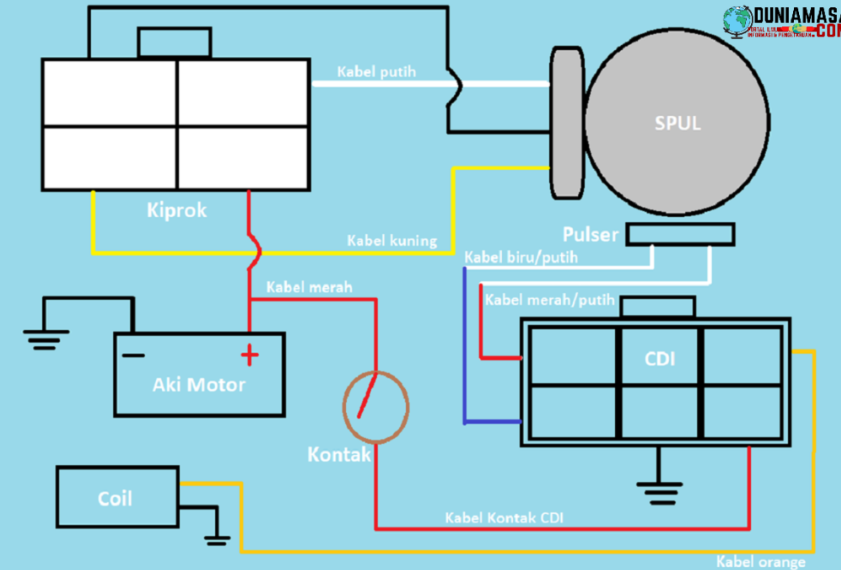

Keterangan:

• Kabel warna putih: Berfungsi untuk pengapian motor yang bersumber dari spul, jika motor Anda mogok di tengah jalan. Cara pertama agar tidak panik adalah memeriksan sambungan kabel spul dengan kiprok, di sisi lain jika bensin motor Anda habis ya sobat.
• Kabel warna kuning: Selanjutnya, untuk kabel warna ini biasanya digunakan untuk load atau lampu penerangan.
• Kabel warna hitam: Semua kabel yang kami berikan warna hitam merupakan ground atau masa dari jalur kelistrikan Yamaha Mio.
• Kabel warna merah: Digunakan untuk jalur power dari aki 12 volt.
• Kabel warna merah/putih: Untuk jenis kabel ini cukup unik, karena jalur ground berbeda dari kelistrikan lain nya, yaitu milik ground pulser.
• Kabel warna biru/putih: Merupakan jalur plus atau kutub positif dari pulser.
• Kabel warna orange: Terakhir, kabel jenis ini merupakan output dari CDI menuju koil dan jika kita menempelkan ke body motor, maka akan muncul satu percikan api kecil, dan bunyi suara motor akan terdengar berbeda.

Nah, itu dia informasi mengenai jalur pengapian Yamaha Mio yang dapat kami sampaikan. Semoga informasi di atas bisa bermanfaat, ya!
