Jalur Kabel Pengapian Honda Vario Karbu 110, Begini Fungsinya Untuk Kelistrikan Motor
--
Jalur Pengapian Honda Vario Karbu 110
Untuk motor Honda Vario Karbu 110 sendiri berikut ini adalah penjelasan terkait jalur pengapiannya yang berhasil kami rangkum dari berbagai sumber:
Baca juga: DIY Cara Membuat Box Sound System Outdoor 15 Inch Bass Jauh Sendiri, Cuma 5 Step
Baca juga: Cara Menghitung Nilai Rata-Rata Ujian Sekolah Untuk SD SMP SMA Buat Ditulis di Ijazah
Baca juga: Kumpulan Desain Banner Acara Reuni Terbaru, Simpel dan Mudah Dibuat!

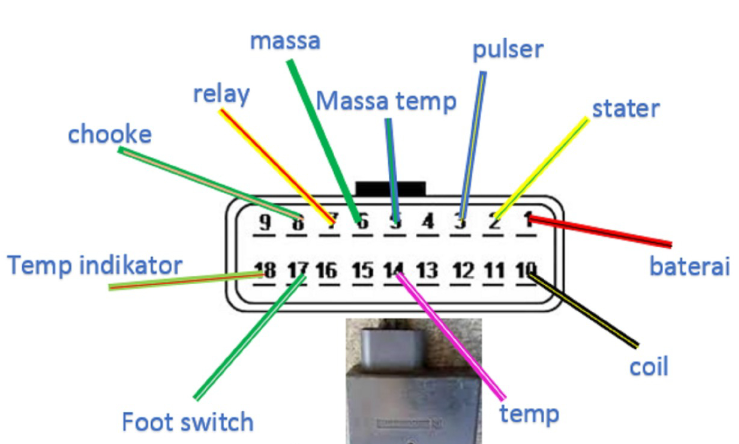

Keterangan:
- kabel merah hitam merupakan kabel CDI yang terhubung dengan baterai 12 V yang keluar melalui kunci kontak.
- kabel hitam kuning adalah kabel arus dari CDI menuju coil.
- kabel kuning hijau berfungsi sebagai kabel CDI yang terhubung dengan tombol starter.
- kabel biru kuning adalah kabel dari CDI menuju pulser.
- kabel biru hijau kabel yang keluar dari CDI tersambung ke ECT atau sebagai massa temperatur.
- kabel hijau adalah kabel massa atau ground sama seperti motor lainnya.
- kabel kuning merah sebagai sambungan dari CDI menuju relay atau bendik stater.
- kabel hijau orange merupakan kabel dari CDI terhubung oleh chooke yang terdapat pada area karburator.
- kabel hijau muda strip merah keluar dari CDI ke lampu indikator coolant. Lampu indikator ini akan menyala apabila suhu mesin melampaui batas panas yang ditentukan.
- kabel hijau putih adalah kabel CDI yang terhubung dengan foot switch standar samping.
- kabel pink putih merupakan kabel positif dari CDI menuju ECT sebagai sensor suhu.
Nah, demikianlah informasi mengenai jalur pengapian Honda Vario Karbu 110 yang dapat kami sampaikan. Semoga informasi di atas bisa bermanfaat, ya!
