Skema CDI Suzuki RC dan Warna Kabel, Begini Alur Kelistrikannya

×

--

Komponen tersebut dipengaruhi oleh banyak hal seperti pulser yang memiliki fungsi untuk membaca posisi piston, juga dibantu oleh komponen koil yang dimana memiliki tugas untuk memperbesar arus yang dikeluarkan oleh CDI.

Baca juga: Intip Trailer Teaser Game Microsoft Flight Simulator 2024 , Hadirkan Simulasi Penerbangan Paling Realistis!

Baca juga: Download Game Guardian Higgs Domino Versi Terbaru, Lebih Mudah Dapat Jackpot Tak Terbatas!

Baca juga: Rekomendasi Game Spin yang Bisa Menghasilkan Uang, Terbuktik Membayar! Bisa Langsung Jadi Saldo Rekening

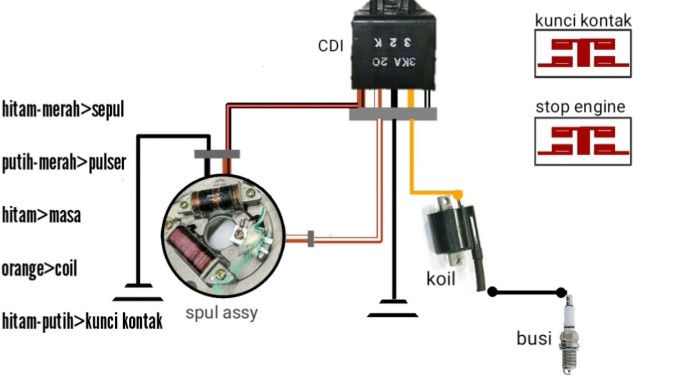

Skema CDI Suzuki RC

Untuk skema dari motor ini adalah sebagai berikut:

Cara Membaca Soket CDI Suzuki

Penempatan soket CDI motor pun berbeda beda. Berikut ini adalah cara membaca soket CDI motor Suzuki:

- Soket CDI Satria 2 Tak (Satria 120R)
Hijau garis putih : Kabel aki 12 volt
Biru garis kuning : Pulser motor ke CDI
Hitam garis putih : Massa
Orange : Kunci kontak (+)
Putih garis biru : Kabel koil

- Soket CDI Shogun Kebo (Shogun 110 Lama)
Hijau : Massa (-)
Merah : Kabel aki 12 volt
Hitam garis kuning : Kabel koil
Biru garis kuning : Pulser motor ke CDI
