Skema dan Warna Kabel CDI Kawasaki KLX 150, Berikut Penjelasan dan Fungsinya
--
Komponen tersebut dipengaruhi oleh banyak hal seperti pulser yang memiliki fungsi untuk membaca posisi piston, juga dibantu oleh komponen koil yang dimana memiliki tugas untuk memperbesar arus yang dikeluarkan oleh CDI.
Baca juga: Tutorial Membuat Daftar Harga di HP Android dan iOS Buat Olshop Bisa Pakai Canva, 5 Menit Jadi
Baca juga: Tutorial Setting Psiphon Pro Telkomsel Ampuh 2023, Internet Kenceng No Lemot lemot Club!

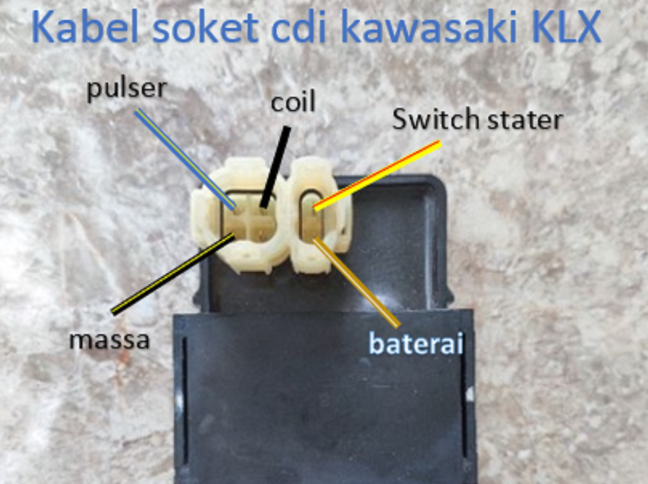

Skema CDI Kawasaki KLX 150
Untuk skema dari motor ini adalah sebagai berikut:
Pada CDI motor di atas, terdapat 5 kabel soket yang terhubung dengan komponen lain. Berikut ini adalah penjelasan dan fungsinya:
- kabel biru kuning merupakan kabel CDI menuju ke pulser.
- kabel hitam dari CDI mengalirkan arus menuju coil.
- kabel kuning strip merah adalah warna kabel dari CDI menuju ke bendik atau switch stater.
- kabel coklat strip putih adalah kabel CDI terhubung dengan baterai 12V.
- kabel hitam strip kuning merupakan kabel massa atau ground.
