Jalur dan Warna Soket ECU Vario 125, Berikut Keterangan dan Fungsinya

--

Jalur dan Warna Soket ECU Honda Vario 125

Untuk motor Honda Vario 125 sendiri berikut ini adalah penjelasan terkait jalur pengapiannya yang berhasil kami rangkum dari berbagai sumber:

Baca juga: Daftar Harga Genteng Metal Pasir Terbaru Tahun 2023: Sakura Roof, Multi Roof, hingga Rainbow

Baca juga: Harga Menu The Tavern Semarang Terbaru 2023, Dilengkapi dengan Alamat dan Link Delivery Ordernya

Baca juga: Alif's Bakery Bantul: Daftar Harga Menu, Alamat Lengkap, dan Jam Buka-Tutup Tahun 2023

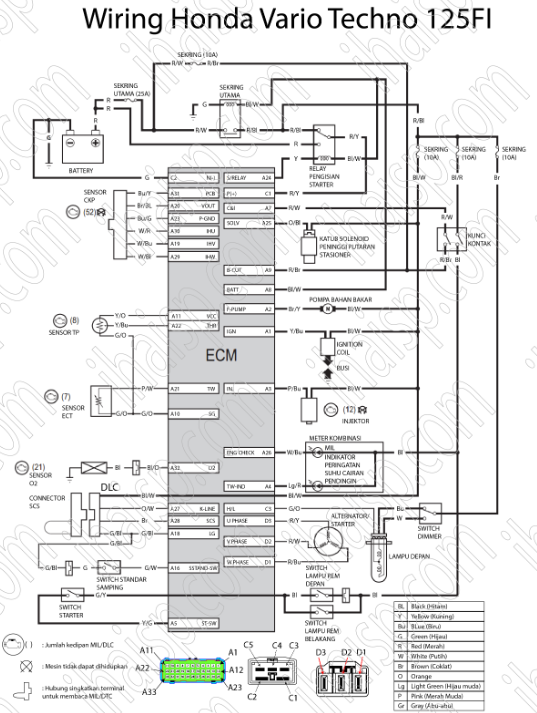

- Wiring Kelistrikan Honda Vario Techno 125 FI

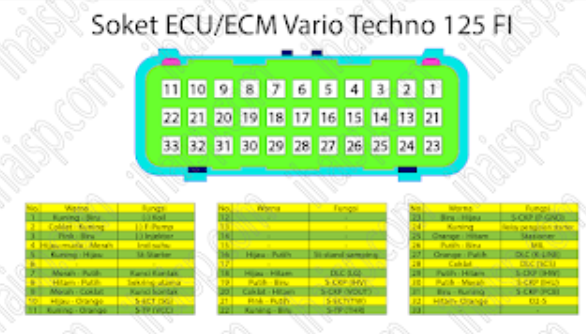

- Keterangan Jalur Soket ECU/ECM Honda Vario Techno 125 FI

1. Kuning - Biru : Massa atau Ground Koil
2. Coklat - Kuning : Massa atau ground Fuel Pump
3. Pink - Biru : Massa atau ground Injektor
4. Hijau muda - Merah : Indikator suhu
5. Kuning - Hijau : Switch Starter
6. -
7. Merah - Putih : Kunci kontak
8. Hitam - Putih : Sekring utama
9. Merah - Coklat : Kunci Kontak
10. Hijau - Orange : Sensor ECT ( Engine Coolant Temperature ) ( SG )
11. Kuning - Orange : Sensor TP ( Throttle Position Switch ) ( VCC - Sensor kecepatan )
12. -
13. -
14. -
15. -
16. Hijau - Putih:  Switch Standar Samping
17. -
18. Hijau - Hitam : DLC ( LG )
19. Putih - Biru Sensor : CKP ( Crankshaft Position Sensor ) ( IHV )
20. Coklat - Hitam : Sensor CKP ( Crankshaft Position Sensor ) ( VOUT )
21. Pink - Putih : Sensor ECT ( Engine Coolant Temperature ) ( TW )
22. Kuning - Biru : Sensor TP ( Throttle Position Sensor ) ( THR )
23. Biru - Hijau : Sensor CKP ( Crankshaft Position Sensor ) ( P-GND )
24. Kuning : Relay pengisian starter
25. Orange - Hitam : Katub selenoid peninggi putaran stasioner
26. Putih - Biru : Lampu MIL
27. Orange - Putih : DLC ( K-LINE )
28. Coklat : c)
29. Putih - Hitam : Sensor CKP ( Crankshaft Position Sensor ) ( IHW )
30. Putih - Merah : Sensor CKP ( Crankshaft Position Sensor )  ( IHU )
31. Biru - Kuning : Sensor CKP ( Crankshaft Position Sensor )  ( PCB )
32. Hitam - Orange : O2 Sensor ( Sensor Oxigen )
33. -
