Skema Driver SOCL 506, Dilengkapi dengan Keterangan Daftar Komponennya
--
Kelemahan driver SOCL 506
- driver jenis ini cepat panas jika digunakan,jadi perlu heatsink yeng tebal dan kipas pada perakitannya
- kurang cocok jika dipakai pada nada frekuensi high
- hanya bisa menghendel pada speaker 12 inci, jika dipaksa pada speaker 15 inci maka harus dimodifikasi TEF agar kualitas bass nya bertenaga.
Baca juga: Arti Kata intermezzo adalah: Lengkap Dengan Contoh Penggunaan Istilah Unik yang Lagi Viral Ini
Baca juga: 2 Contoh Surat Lamaran Kerja Guru Ngaji di Sekolah yang Benar Untuk Jenjang Pendidikan SD, SMP, SMA
Baca juga: Contoh Kaligrafi Surat Al Fatihah yang Mudah Ditirukan, Sederhana dan Tetap Terlihat Estetik!

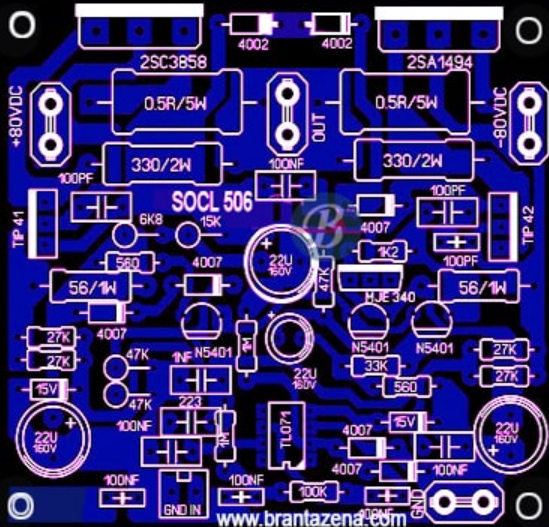

Skema Driver SOCL 506
Spesifikasi SOCL 506:
Max Output : Mono 500W RMS
Power Suplly : DC 45-80V CT (min 20A)
Daftar komponen:
R 0,5R/5W = 2
R 330/2W = 2
R 56/1W = 2
R 6K8 = 1
R 15K = 1
R 560 = 2
R 27K = 4
R 47K = 3
R 1M = 2
R 1K2 = 1
R 33K = 1
R 100K = 1
C 22UF/160V = 3
C 22UF/50V = 1
C 100p = 3
C 100n = 5
C 1n = 1
C 22n = 1
D IN 4002 = 2
D IN 4007 = 5
D ZENER 15V = 2
TR 2N5401 = 3
TR MJE 340 = 1
TR TIP41 = 1
TR TIP42 = 1
TR 2SA1494 = 1
TR 2SC3858 = 1
Disarankan:
IC TL 071 TR 2N4501 dan TR vas KSE 340 gunakan yang original
TR Driver TIP41-TIP42 atau A1837-C4793 gunakan yang original
