Skema Kelistrikan Jalur Kabel Speedometer Supra X 125, Ternyata Begini Alurnya

Skema Kelistrikan Jalur Kabel Speedometer Supra X 125, Ternyata Begini Alurnya

--

Jalur Kabel Speedometer Supra X 125

Berikut ini adalah skema jalur kabel speedometer Supra X 125:

Baca juga: Cara Mencari Persamaan Transistor Untuk Setiap Jenisnya Paling Mudah dan Praktis


Baca juga: Cara Reset Lupa Password KONAMI ID Terbaru 2023 Paling Jitu dan Gampang Banget, Main Game Jadi Makin Seru

Baca juga: Cara Mengganti Password Akun Facebook Higgs Domino Island, Mudah dan Tentunya Aman!

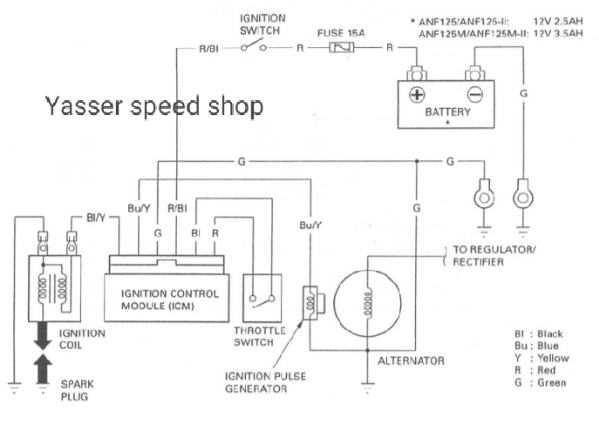

- Rangkaian pengapian Honda karisma 125cc

Untuk alur pengapiannya

  1. Arus dari aki menggunakan kabel merah menuju kontak, keluar dari kontak memakai kabel merah strip hitam menuju CDI.
  2. Pada CDI sebagai otak pengapian selain terhubung pada baterai juga terhubung pada komponen pendukung pengapian lainnya seperti:
  • Kabel hijau terhubung dengan massa atau ground.
  • Kabel biru strip kuning merupakan kabel CDI menuju pulser.
    Kabel hitam strip kuning menuju coil
  • Dan pada coil menuju busi sebagai sumber pengapian pada ruang bakar.
  • Kabel hitam dan kabel merah menuju TSS pada karburator sebagai sensor pengatur asupan bahan bakar.

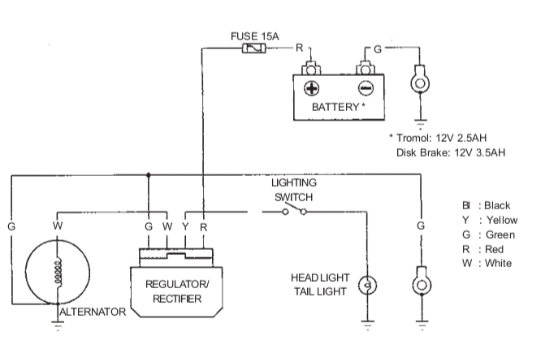

- Rangkaian sistem pengisian Honda karisma 125cc

Sumber:
