Untuk urutan jalur kabel nya.

  1. Kabel putih dari spull menuju kiprok.
  2. Dan pada kiprok terhubung juga kabel hijau sebagai massa
  3. Selain itu arus pada kiprok terbagi oleh kabel kuning menuju saklar lampu dan menuju ke lampu.
  4. Dan juga kabel merah menuju aki untuk di simpan sebagai sumber energi kelistrikan motor.

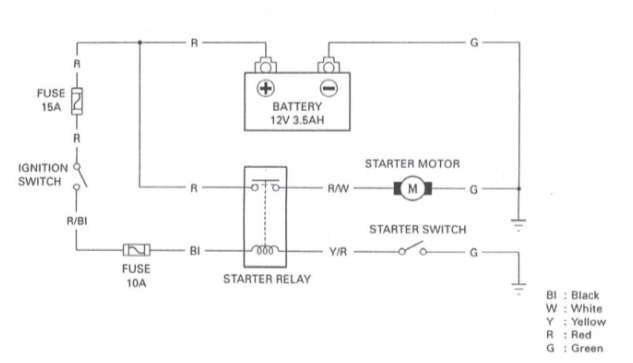

- Rangkaian sistem stater Honda karisma 125cc

Untuk jalur kabelnya:

  1. Terdapat 2 kabel besar yaitu kabel merah dari aki menuju bendik dan kabel merah strip putih dari bendik menuju motor stater.
  2. Dari aki kabel merah menuju kunci kontak yang sebelum melalui sekring 15A.
  3. Dari kontak keluar kabel merah strip hitam menuju kotak sekring 10A , dari sekring keluar kabel hitam menuju bendik (kabel ini sebagai arus positif untuk alur kerja bendik ).
  4. Dan untuk kabel kuning strip merah menuju tombol starter yang telah terhubung juga pada ground atau massa.

Nah, itu dia informasi mengenai jalur kabel speedometer Supra X 125 yang dapat kami sampaikan. Semoga informasi di atas bisa bermanfaat!
