Skema Rangkaian Filter Subwoofer IC 4558 dan Komponen yang Dibutuhkan

Skema Rangkaian Filter Subwoofer IC 4558 dan Komponen yang Dibutuhkan

--

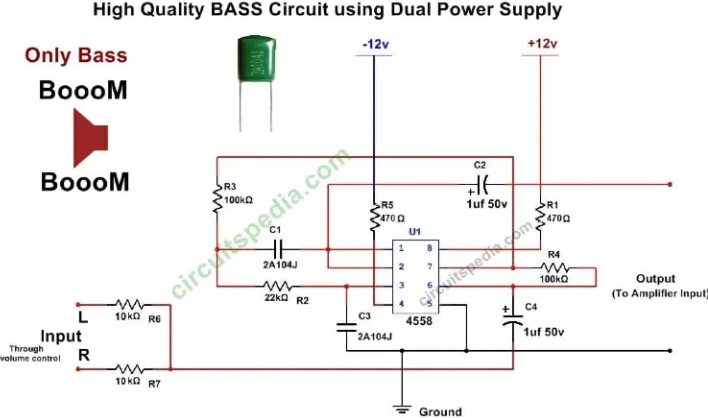

Gambar Skema Filter Subwoofer IC 4558

Untuk gambar skema yang bisa kamu ikuti adalah sebagai berikut:

Baca juga: Contoh 8 Gambar Sketsa Motor Drag Beat yang Keren dan Simple Buat Pemula


Baca juga: Kumpulan Gambar Sketsa Bunga Anggrek yang Simple dan Mudah Ditiru Oleh Pemula

Baca juga: Download Sketsa Gambar Manusia dengan Alam Sekitarnya yang Mudah Ditiru dan Menarik Untuk Tugas Sekolah

Komponen Rangkaian Filter Subwoofer IC 4558

Adapun komponen yang kamu butuhkan untuk membuat rangkaian bass dengan kualitas tinggi menggunakan dual power supply adalah sebagai berikut:

  • Resistor dengan nilai 10K sebanyak 2 buah
  • Resistor dengan nilai 100K sebanyak 2 buah
  • Resistor dengan nilai 22K sebanyak 1 buah
  • Resistor 470 Ohm sebanyak 2 buah
  • Kapasitor 2A 104J sebanyak 2 buah
  • Kapasitor 1 uF 50V sebanyak 2 buah
  • IC 4558 sebanyak 1 buah

Nah, itu dia informasi mengenai skema rangkaian filter subwoofer ic 4558 yang dapat kami sampaikan. Semoga informasi di atas bisa bermanfaat dan selamat mencoba!
