Jalur Soket CDI Vega R New dan Arti Setiap Warna Kabel Pengapiannya

Jalur Soket CDI Vega R New dan Arti Setiap Warna Kabel Pengapiannya

--

Komponen tersebut dipengaruhi oleh banyak hal seperti pulser yang memiliki fungsi untuk membaca posisi piston, juga dibantu oleh komponen koil yang dimana memiliki tugas untuk memperbesar arus yang dikeluarkan oleh CDI.

Baca juga: Skema Box Subwoofer 12 Inch Untuk Rumahan dengan Suara Lantang dan Menantang


Baca juga: Skema Box Line Array 10 Inch Single LA101B Mid Lantang, Dijamin Bass Langsung Menantang!

Baca juga: Skema Box Dynacord dan Cara Membuatnya, Cocok Untuk Digunakan Indoor Atau Outdoor

Jalur Soket CDI Vega R New

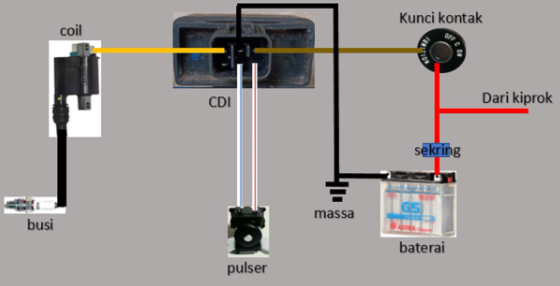

Berikut ini adalah skema jalur soket CDI Vega R New:

Keterangan:

1. Baterai
Menggunakan GS baterai Type GM5Z-3B dengan kapasitas 5 Ah(Ampere hour), bertegangan 12V (volt).

2. Pulser
Pulser Vega R memiliki 2 buah kutup dengan menggunakan kabel putih strip merah untuk pulser negatif , dan kabel putih strip biru sebagai pulser negatif.

3. CDI
Sebagai otak pengapian CDI Vega ini memiliki 5 kabel masing masing, yaitu:

- Kabel Oren menuju ke coil.
- Kabel hitam di jadikan ke massa body.
- Kabel coklat menuju ke baterai.
- Kabel putih strip merah dan kabel putih strip biru terhubung ke pulser.
