Class H power audio sendiri merupakan pengembangan dari power ampli Class A/B, yang ditambah switching otomatis untuk menyesuaikan kebutuhan tegangan. Sebagai contoh kit power Class H yang banyak dikenal adalah APEX H900.

Baca juga: Cara Mudah Membuat Flowchart di Microsoft Word, Ikuti Langkah Berikut Langsung Jadi!


Baca juga: Baca Webtoon Secretary’s Escape Chapter 24 Bahasa Indonesia, Pesona Chu Iyeon Buat Direktur Lee Gagal Fokus

Baca juga: Inspirasi Pose PAP Laptop di Kasur, Buat yang Mager Foto Bisa Jadiin Inspirasi Nih!

Sayangnya, Class H memiliki kelemahan yaitu biaya yang lebih tinggi, karena perlu adanya rangkaian kontrol yang menggunakan transistor. Selain itu, pengguna juga membutuhkan 2 supply tegangan yang berbeda dimana nanti yang akan dibutuhkan dalam penyesuaian outputnya.

Skema Supply Untuk Power Amplifier Class H

Berikut beberapa skema yang bisa kamu ikuti rangkaiannya:

- Hanya 1 Trafo CT Biasa

Menggunakan 1 trafo lebih simpel dan dapat mengurangi biaya pembuatannya. Namun hasilnya tentu tidak semaksimal jika trafo yang digunakan memiliki kuat arus yang terbatas, untuk itu kalau hanya menggunakan 1 trafo sebaiknya menggunakan trafo 20 amper.

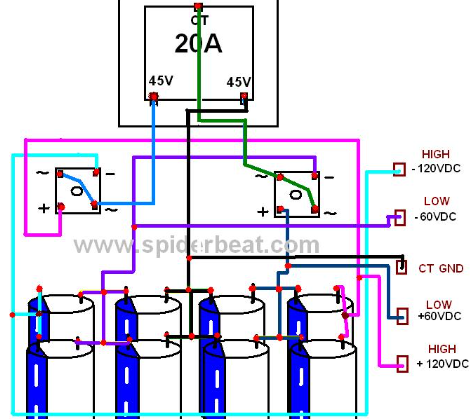

Sedangkan jika menggunakan 2 trafo kamu cukup hanya dengan trafo yang memiliki kuat arus 10 amper. Kamu perlu setidaknya membutuhkan 8 elco masing-masing 10000uF/150-200V dan 2 buah kiprok untuk membuat power supply untuk poweramp class H dan trafo 20A CT 45V untuk memperoleh 2 tegangan CT LOW – + 60VDC dan HIGH – + 120 VDC.
