Skema Galaxy IC 4558, Rangkaian Penguat Nada Bass dan Trebel
--
Skema Rangkaian Galaxy IC 4558
Untuk keperluan penguatan sinyal power amplifier rangkaian galaksi ini sangat cocok juga diaplikasikan pada rangkaian amplifier, sinyal input yang masuk semisal dari sinyal audio tape / VCD / hp / media yang lain ke rangkaian power amplifier , diputus dan diseri dengan galaksi 4558 ini.

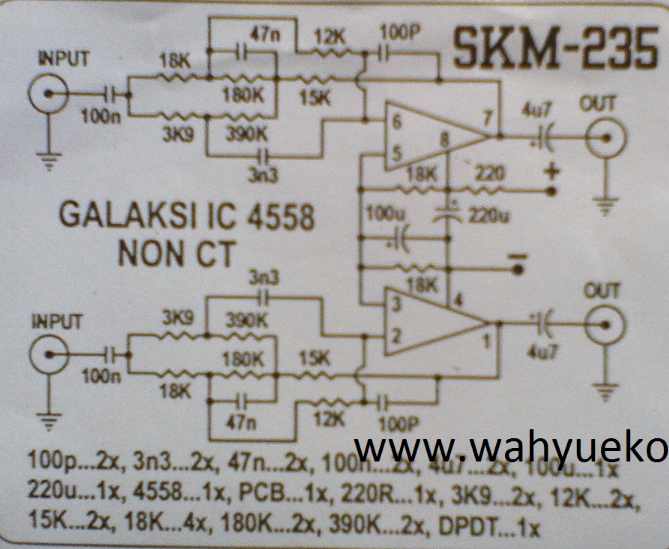

Berikut adalah gambar skemanya:
Nah, demikianlah informasi mengenai skema rangkaian Galaxy IC 4558 yang dapat kami sampaikan. Semoga informasi di atas bisa bermanfaat!
