Skema Power Supply Simetris 15 Volt Lengkap dengan Cara Merakitnya yang Simple
--
Kegunaan Power Supply Simetris
Tujuan Power Supply Simetris adalah menyediakan tegangan yang konsisten untuk rangkaian elektronik dalam sebuah perangkat. Jika sebuah power supply simetris dengan tegangan 15 Volt digunakan, maka perangkat elektronik akan menerima tegangan sebesar 15 Volt.
Untuk memastikan kinerja optimal dari power supply simetris, perlu merancang skema power supply simetris 15 Volt secara cermat dalam perangkat tersebut.
Beberapa perangkat elektronik yang menggunakan power supply simetris sebagai sumber tegangan adalah :
- Rangkaian audio equalizer
- Mixing console
- Perangkat motherboard dalam komputer
- Power amplifier
- Sirkuit tone control
Selain beberapa perangkat elektronik tersebut, power supply simetris juga dapat digunakan pada rangkaian elektronik lainnya.
Baca juga: Cara Merakit Power Amplifier Class D D2K5 Fullbridge Paling Mudah dan Praktis
Baca juga: 9 Buah Potong Blox Fruit Terkuat yang Bikin Player Makin Powerfull Tepis Serangan Musuh
Baca juga: Skema Power Amplifier Mobil 4 Channel dengan Daya Kurang Lebih 10 Watt Per Channel
Contoh Skema Power Supply Simetris
- Contoh Skema Power Supply Simetris dengan Trafo CT
Skema power supply ini sangat simpel dan tidak memerlukan tambahan sirkuit pengatur tegangan. Rancangan semacam ini kerap diterapkan dalam sirkuit penguat daya atau power amplifier.
||

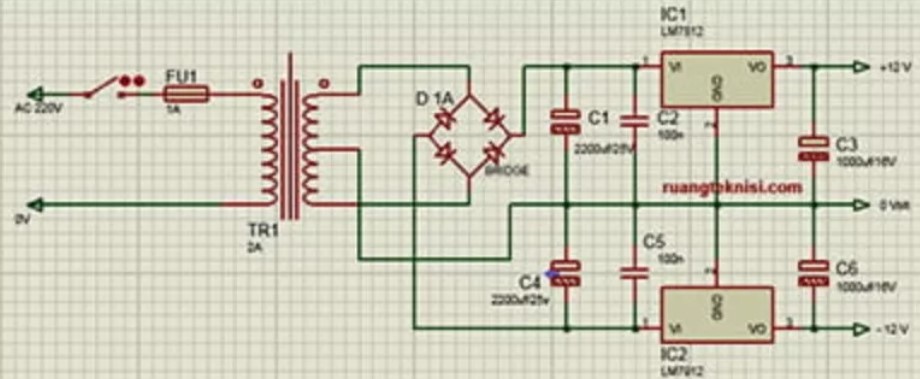

- Contoh Skema Power Supply Simetris dengan IC Regulator
Skema power supply ini menggunakan IC regulator untuk mengontrol tegangan keluaran. Penggunaan IC regulator dimaksudkan untuk menjamin keluaran tegangan yang stabil dan tidak terpengaruh oleh variasi beban dan sumber tegangan input.
||
- Contoh Skema Power Supply Simetris 15 Volt
Dibutuhkan skema atau gambaran power supply simetris 15 Volt yang jelas agar dapat dilakukan dengan benar. Berikut ini disajikan skema power supply simetris 15 Volt beserta penjelasan rinci yang lebih mendetail.
- Skema dari Power Supply Simetris 15 Volt IC 7815 dan 7915
||
Skema power supply simetris 15 Volt dapat dibuat dengan merangkai IC 7815 dan 7915.
Fungsi dari kedua IC ini adalah untuk menstabilkan dan mengarahkan tegangan sebesar 15 Volt dengan tepat sesuai kebutuhan rangkaian elektronik.
Untuk merangkai power supply simetris 15 Volt menggunakan skema di atas, langkah pertama adalah menyiapkan semua alat dan bahan yang dibutuhkan.
Bahan yang dibutuhkan untuk merangkai rangkaian power supply simetris 15 Volt di atas, yaitu:
- Diode 1A 4 X 4
- Trafo CT
- IC 7815 dan IC 7915
- Elko 2200 UF 35V
- Elko 22UF 50V
- Kapasitor 104J 100V
- PCB
Setelah semua bahan disiapkan, langkah selanjutnya adalah merangkai sesuai skema yang diberikan.
