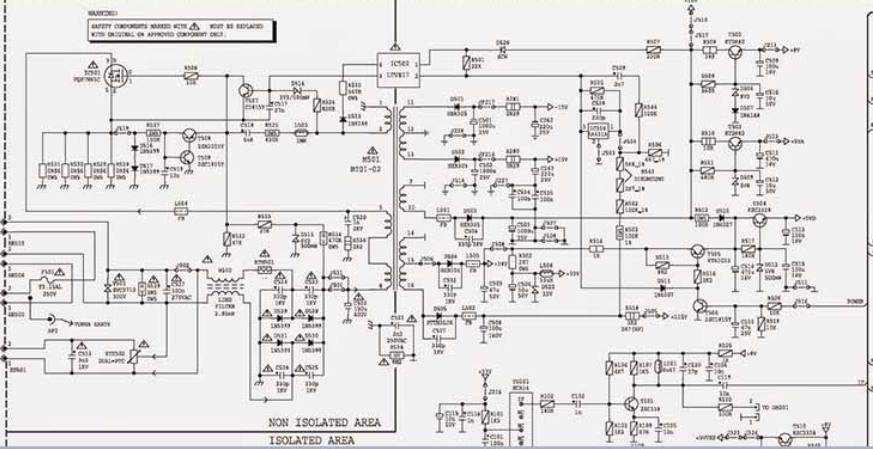

Skema Power Supply TV LED Polytron PLD 22D900 dan Komponen Rangkaiannya
--
Baca juga: Kumpulan Sketsa Motor Drag Herex Full Modif yang Keren, Gampang Buat Digambar Pemula
Baca juga: Sketsa Gambar Suhunan Badak Heuay, Disertai dengan Penjelasan Singkat Karakteristiknya
Baca juga: 10 Contoh Sketsa Manusia Dengan Alam Sekitar dan Aktivitasnya Sehari-Hari yang Mudah Dititu
- Power Supply Polytron HBT
Komponen Rangkaian Power Supply TV LED Polytron
Selanjutnya, berikut adalah komponen yang ada di power suply tersebut:
1. IC :
- IC501 : Mosfet
- IC502 : Coupler
- IC504 : IC kaki 3 (mirip transistor)
2. TRANSISTOR
- T507 : Transistor NPN
- T509 : Transistor NPN
- T508 : Transistor PNP
3. DIODE
- D502
- D503
- D504
- D505
- D511
- D513 : Diode kaca
- D514 : Diode Zener 3,2 volt
- D515 : Diode Zener 6,2 volt
- D516
- D517
- D528 : Diode pengubah arus utama listrik
- D529 : Diode pengubah arus utama dari listrik
- D530 : Diode pengubah arus utama dari listrik
- D531 : Diode pengubah arus utama dari listrik
4. KAPASITOR
- C502 : Elco
- C503 : Elco
- C504 : Milar
- C531 : Milar
- C505 : Elco
- C507 : Milar
- C532 : Milar
- C508 : Elco
- C516 : Milar
- C517 : Milar
- C518 : Milar
- C519 : Milar
- C520 : Milar
- C521 : Milar
- C522 : Milar
- C523 : Milar
- C525 : Milar
- C527 : Milar
- C528 : Milar
- C529 : Milar
- C533 : Milar
