Contoh Rangkaian Subwoofer Filter 4558
||

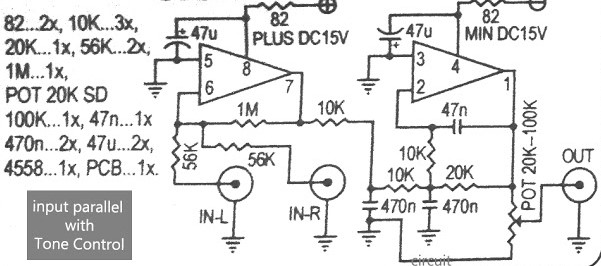

Rangkaian Subwoofer Filter 4558Skema rangkaian diatas menggunakan satu buah IC Op-Amp 4558 dengan tegangan catu daya +15V , -15V , untuk pemasangannya kamu bisa memasukkan input audio L/R dari pre-amp seperti tone-control, equalizer, dll.
Lalu output paralelel saja dengan out preamp dengan memberi resistor 10k pada tiap bagian L/R, karena output dari Rangkaian Subwoofer ini adalah mono.
Baca juga: Skema PSU Class H Menggunakan 1 Dan 2 Trafo Biasa, Ikuti Rangkaian Ini Agar Berhasil
Baca juga: Gambar Rangkaian Power Supply 24 Volt Tanpa Trafo yang Mudah Dibuat
Baca juga: Rangkaian dan Skema Equalizer ic LM324, Seimbangkan Suara Jadi Lebih Jernih!
Cara Membuat rangkaian filter subwoofer sederhana
Rangkaian ini bisa untuk ditambahkan ke tone kontrol yang sudah ada. Bila tidak ingin suaranya terpengaruh oleh volume pada tone control utama bisa dengan menambahkan resistor 22k pada output filter subwoofer dan juga pada bagian output tone control sebelum masuk ke power amplifier.
Jika ingin frekuensi lebih rendah pada kapasitor hijau 104j bisa diganti dengan ukuran 224j. Suara yang dihasilkan akan lebih sub, namun jika ada gangguan hum lebih baik diganti lagi dengan versi standarnya.
Bahan bahan yang diperlukan
- IC 4558 D
- Kapasitor 104 j
- Resistor 1k, 10k, 2k2, dan 33K
- Tegangan 12 volt DC CT
- Elko 1 uf 50 v atau juga bisa menggunakan 4, 7 yg 50 v
- Tegangan minimal menggunakan 5 volt dengan maksimal menggunakan 15 volt. (Tegangan yang aman)
Harus menggunakan sistem power suplay simetris, karena lebih powerfull daripada menggunakan tegangan dua arah. Jika menggunakan adjustmen sendiri bisa menggunakan potensio 50k atau samakan dengan tone kontrol utama. Sebelum ke input bisa ditambahkan elko 1 uf 50v.
Nah, jadi itulah nformasi mengenai rangkaian subwoofer filter 4558 yang dapat kami sampaikan kepada kalian semua. Semoga artikel ini bisa berguna dan bermanfaat ya. Jangan lupa ikuti langkah-langkahnya, ya!
