Rangkaian Amplifier Sederhana Untuk HP dan Cara Kerjanya Untuk Kuatkan Suara Musik
--
Komponen Amplifier Sederhana Untuk HP
- Transistor daya TIP31(dan lempeng pendingin + isolator)
- Resistor 1K
- Elco 470uf/25V
- Jek input audio(tipe tergantung kebutuhan)
- Catu daya/power supply 5-12V
- Loudspeaker 4-8 ohm
Baca juga: Skema Modifikasi Power OCL 150 Watt dan Komponen-Komponen yang Diperlukan
Baca juga: Skema Power Supply TV LED Polytron PLD 22D900 dan Komponen Rangkaiannya
Baca juga: Komponen Ujian Akademik PLN dan Persiapan Sebelum Tes, Latihan Soal Jadi Salah Satu Kuncinya

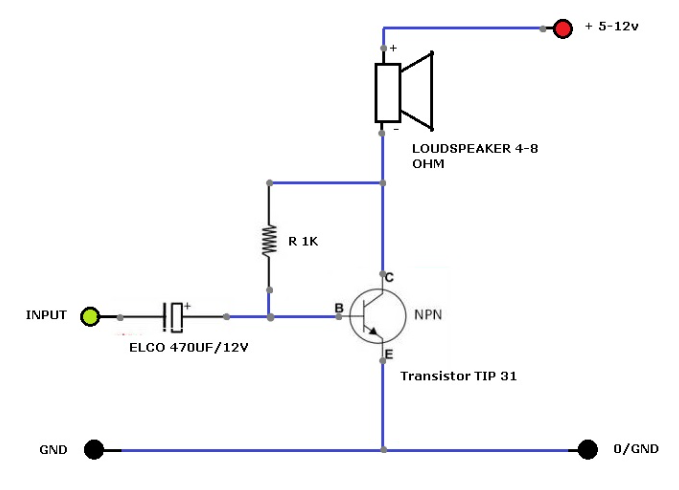

Skema Amplifier Sederhana Untuk HP
Cara Kerja Rangkaian Amplifier Sederhana Untuk HP
Melansir dari berbagai sumber, transistor bekerja sebagai penguat sinyal input. Jika tegangan bias DC yang diberikan melewati pertemuan Basis dan Emitor dari transistor, maka transistor masih dalam kondisi bias maju yang dapat dipertahankan terlepas dari polaritas sinyal yang merupakan ciri amplifikasi class A.
Sehingga, transistor akan selalu bias dalam keadaan ON. Jadi, selama siklus lengkap dari sinyal input, transistor menghasilkan distorsi minimum pada amplitudo maksimum pada sinyal output.
Dikarenakan pada sistem penguatan class A perlu menggerakkan arus beban dalam jumlah tinggi, maka rating transistor harus memadai untuk mengimbangi arus kolektor yang tinggi. Beban, yaitu Loudspeaker terhubung ke Colector sehingga transistor harus memiliki arus kolektor yang tinggi. Ini bisa dilakukan dengan baik oleh transistor tipe TIP31 karena ini adalah jenis transistor daya yang ratingnya cukup tinggi.
