Skema Crossover Aktif 2 Way 4558 Agar Mudah dalam Merangkai Komponen

--

Crossover aktif ini dikenal sebagai salah satu pilihan yang lebih baik dengan menggunakan sistem audio Hi-Fi. Crossover aktif ini bisa membagi sinyal audio yang masuk ke dalam kompleks menjadi dua band.

Baca juga: Sinopsis Komik Manga Catastrophic Necromancer, Game Virtual Perubah Tatanan Dunia

Baca juga: Baca Manhwa Please Have a Meal Full Chapter Bahasa Indonesia, Aksi Koki yang Melakukan Game Virtual Memasak

Baca juga: Nonton Drama China Sweet Games (2023) SUB INDO Full Episode 1-24: Perjalanan Cinta Winwin NCT yang Tak Terduga

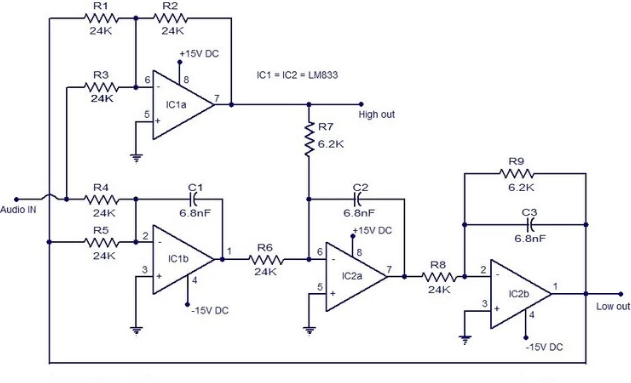

Untuk skemanya adalah sebagai berikut:

Berikut ini adalah penjelasan terkait skema rangkaian crossover, antara lain:

1. Rangkaian Crossover Aktif LM833

LM833 ini lebih dikenal sebagai salah satu penguat operasional ganda khusus yang telah dirancang untuk aplikasi audio. Rangkaian ini juga perlu empat op-amp, jadi sudah ada dua IC LM833 yang digunakan di sini. Skema crossover aktif 4 way rakitan ini bisa dibagi menjadi dua bagian, misalnya saja seperti bagian filter high pass serta bagian low pass filter.

IC2b ini juga telah membentuk tatanan rangkaian Butterworth pass filter yang lebih rendah pertama. Selain itu, ada frekuensi output rendah yang tersedia di pin output (PIN1). Untuk Output frekuensi yang lebih tinggi saat ini sudah tersedia di pin 7 dari IC1A.

Rangkaian ini bisa langsung diaktifkan hanya dengan menggunakan ganda +15 / -15 V DC. R dan C juga bisa langsung diubah untuk memperoleh frekuensi crossover yang berbeda.
