Skema Setrum Ikan PDC dan Cara Merangkainya Paling Mudah

Skema Setrum Ikan PDC dan Cara Merangkainya Paling Mudah

--

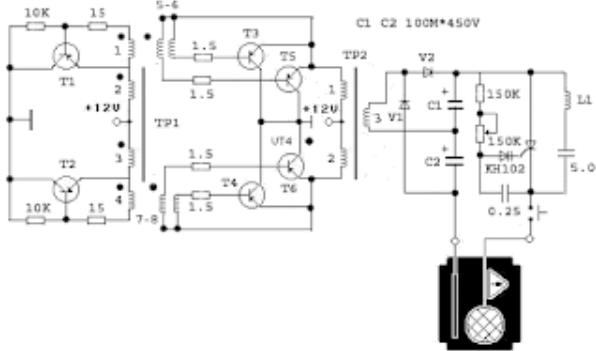

Skema Setrum Ikan PDC

Untuk membuat setrum ikan PDC sendiri, kamu bisa mengikuti langkah dalam gambar berikut ini:


Baca juga: Tempat Pijat Spa Panggilan di Mataram Lombok Paling Direkomendasikan, Siap Melayani Langsung Hotel 24 Jam

Baca juga: Rekomendasi Service Water Heater Gas Kota Bandung Terdekat Dari Lokasi Saya, Murah Meriah Bisa Calling 24 Jam Nonstop!

Baca juga: Rekomendasi Desain Kandang Ayam Bangkok dari Kayu, Dijamin Ternak Nyaman dan Anti Stres

Hob listrik dirakit sesuai dengan rangkaian kolektor umum, yang memungkinkan untuk memasang semua transistor pada satu radiator. Osilator master pada transistor T1-T2. Frekuensi konversi adalah 800 Hz. Transformator TR1 dipasang pada sebuah cincin dari permalloy K40 * 30 * 20. 1cm2 daerah inti.

Gulungan 1-4 dililitkan dengan kawat PEL dengan diameter 0,25-0,3 - 11 putaran masing-masing. Berliku 2-3 dengan kawat yang sama untuk 35 putaran. Gulungan 5-6 7-8 dililitkan berpasangan dengan kawat PEL dengan diameter 0,35-0,45 untuk 9 putaran.

The power amplifier dipasang pada T3 transistor TP2 T6.Transformator dirakit dari permalloy K80 * 50 * 20. gulungan primer 3 luka diameter kawat 0,6 PELSHO. Gulungan 1-2 konduktor PEL dengan diameter 2mm. Berliku 3 berisi 600 putaran, 1-2 untuk 24 putaran.
