Cara Menurunkan Tegangan 32v Ke 12v
Secara sederhana resistor 4.7K bertugas untuk menurunkan arus dari power supply utama yang besar, kemudian dioda zener bertugas menjaga supaya tegangan stabil(teregulasi) dengan akurat sehingga aman bagi beban yang berupa tone control cs.
Sementara capasitor hanya sebagai filter saja yang sebenarnya bisa saja tak dipasang, dan untuk elco (yang 100uf atau bisa juga 750uf) sama saja karena biasanya pada setiap rangkaian tone control sudah ada.
Ini hanya cocok untuk suplai kit arus rendah sekelas pre-amp termasuk tone control, equalizer, giga bass, filter subwoofer, in/out balance, penguat mic, audio concole USB, dll

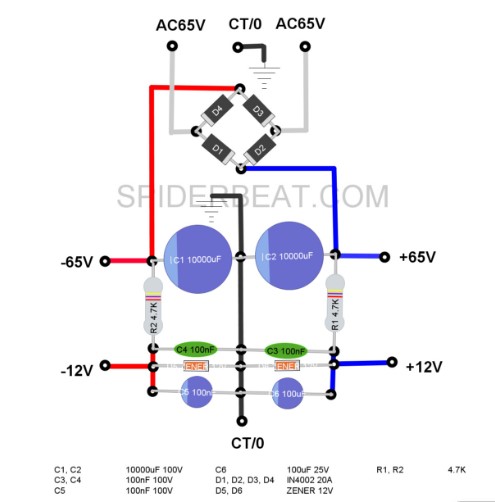

Rangkaian ini sudah populer, begini rangkaiannya:
Baca juga: Cara Menambah Volt dan Modifikasi Elco, Dijamin 100% Work
Baca juga: Cara Menambah Volt dan Mikrofarad Pada Elco dengan Mudah dan Langsung Berhasil
- Untuk tegangan 25-32V resistor shunt R1/2 nilai 1k 2W
- Untuk tegangan 45-60V resistor shunt R1/2 nilai 2.k2 2W
- Untuk tegangan 70-90V resistor shunt R1/2 nilai 4k7
- C6 dan C6(harusnya dalam skema tertulis c6 dan c7) 100uf-750uf 25V
- Dioda zener bisa diganti sesuai kebutuhan, jika zener yang dipakai zener 12 volt maka keluarannya 12v, jika 15V keluarannya ya pasti 15 volt atau 5v, 9v dst pokoknya sesuaikan saja.
- Jika kebutuhannya untuk pre-amp yang bukan simetris/CT , ya gampang saja tinggal pakai jalur positifnya (+) saja dan yang negatif (-) gak usah dipakai atau tak perlu dibikin rangkaiannya sekalian.
