Kumpulan Contoh Soal Hukum Kirchoff I dan II, Dilengkapi dengan Pembahasan
--
Baca juga: Bagaimana Cara Ganti Nomor HP di Higgs Domino Lewat Lupa Password? Ini Dia Tipsnya!
Baca juga: Bagaimana Cara Menghindari Judi yang Baik dan Benar? Ini Dia Tips Jitunya!
Maka saat ini memiliki 2 persamaan
Maka berdasarkan persamaan tersebut di atas sudah mendapatkan nilai I1 dan I2 yaitu I1 = -0.143 Ampere dan I2 = +0.429 Ampere
Seperti yang sudah kita ketahui pada rumus di atas yaitu I3 = I1 + I2
Jadi arus listrik yang mengalir pada R3 adalah -0.143 + 0.429 = 0.286 Ampere
Kemudian pada tegangan yang melewati R3 yaitu 0.286 x 40 = 11.44 Volt
Terdapat sebuah Tanda min (-) atau negatif pada arus I1 menandakan bahwa arah alir arus listrik yang diasumsikan pada rangkaian diatas ialah salah. Maka seharusnya arus listrik mengaliri ke arah V1, menuju V2 (20V) pada saat melakukan pengisian arus (charging) terhadap V1.

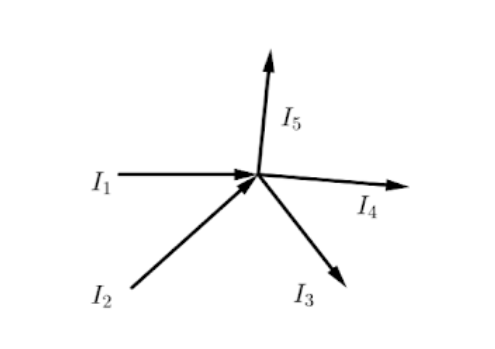

3. Pada rangkaian sederhana yang ada di bawah ini, kuat arus yang mengalir pada I1=15 Ampere, I3=7 Ampere, I4=8 Ampere serta I5=5 Ampere. Tentukan nilai I2!
Pembahasan:
Diketahui:
I1 = 15 Ampere
I3 = 7 Ampere
I4 = 8 Ampere
I5 = 5 Ampere
Ditanyakan: I2?
